Вентиляционная установка работает по расписанию, реагирует на уровень CO2, снижает скорость ночью и сама включается, когда вы въезжаете во двор. Все это — не фантастика, а стандартный сценарий после интеграции вентиляции в систему автоматизации здания.
Подключение вентиляции к умному дому открывает возможности, недоступные при ручном управлении: точная автоматизация, удаленный контроль и экономия электроэнергии за счет работы ровно тогда, когда это нужно.
Интеграция вентиляции в умный дом — это подключение вентиляционной установки к центральному контроллеру или платформе автоматизации через специальный протокол передачи данных. После подключения платформа получает доступ к управлению скоростью, температурой, режимами работы и считывает показания всех встроенных датчиков.
Главный практический результат — установка перестает работать «сама по себе». Она встраивается в общие сценарии: проветривание перед сном, реакция на показания датчика CO2, отключение при открытом окне или отъезде хозяев. По данным производителей контроллеров Wiren Board, грамотная автоматизация вентиляции снижает потребление электроэнергии на 15–30% за счет работы на пониженных скоростях в нужное время.
Выбор протокола — первый и главный вопрос при проектировании интеграции. От него зависит, какое дополнительное оборудование потребуется и насколько глубоким будет управление установкой.
Перед выбором стоит оценить три параметра: тип объекта (квартира, частный дом, коммерческое здание), уже установленная платформа домашней автоматизации и наличие готового драйвера для вашей модели оборудования.
| Протокол | Тип подключения | Типичное применение | Глубина управления |
|---|---|---|---|
| Modbus RTU (RS-485) | Проводное | Квартиры, дома, небольшие офисы | Полная: все параметры и датчики |
| Modbus TCP | Ethernet / Wi-Fi | Те же объекты без возможности тянуть провод | Полная через шлюз |
| KNX | Проводная шина | Коммерческие здания, премиальные резиденции | Полная через шлюз KNX/Modbus |
| BACnet | Ethernet | Промышленные и коммерческие объекты | Полная через шлюз |
| Сухой контакт | Дискретный сигнал | Любые объекты как резервный вариант | Только вкл/выкл |
Самый распространенный вариант для частного сектора и небольших коммерческих объектов — интерфейс RS-485 с протоколом Modbus RTU. Большинство современных установок поддерживают его «из коробки». Контроллеры из каталога систем автоматизации SHUFT совместимы с этим протоколом и готовы к интеграции без дополнительных шлюзов.

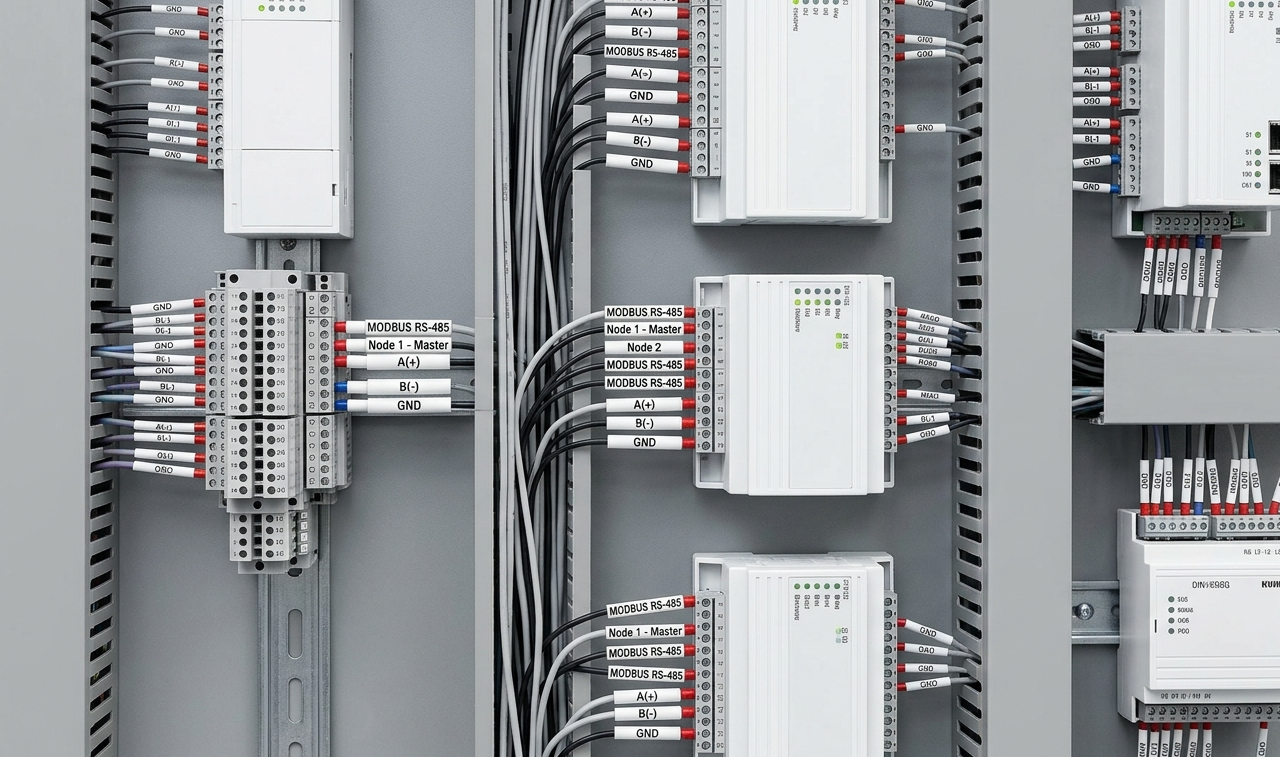

Modbus RTU работает через проводную шину RS-485. От модуля управления умного дома к пульту вентустановки прокладывается кабель «витая пара». Важно подключаться именно к настенному пульту, а не к плате внутри корпуса установки.
Контроллер вентустановки может работать в двух режимах. В режиме Slave он подчиняется командам системы автоматизации — это стандартный сценарий интеграции. В режиме Master он сам управляет другими устройствами на шине: VAV-клапанами, датчиками, заслонками. Некоторые модели имеют несколько независимых портов Modbus RTU, что позволяет одновременно работать в обоих режимах на разных портах.
Когда тянуть провод невозможно, используют Modbus TCP — передачу данных по локальной сети через Ethernet или Wi-Fi. Для этого нужен шлюз Modbus RTU — Modbus TCP. Часть современных пультов управления уже имеет встроенный сетевой интерфейс и подключается напрямую без дополнительного оборудования. При выборе беспроводного варианта учитывайте: Wi-Fi-антенна в пультах нередко слабее, чем в бытовых роутерах, поэтому место установки пульта имеет значение.
Полный перечень регуляторов и контроллеров для систем вентиляции с поддержкой Modbus доступен в каталоге.
KNX и BACnet — протоколы для коммерческих и премиальных объектов. Вентустановка, как правило, не поддерживает их напрямую: нужен шлюз KNX/Modbus RTU стороннего производителя, например KNX IC-M-S1. Устройство конвертирует команды из KNX-шины в Modbus и обратно, конфигурируется через ПО ETS без дополнительного программирования.
Для объектов, где нужна профессиональная диспетчеризация, используют готовые платформы:
Wiren Board — российский модуль автоматизации с готовыми шаблонами для популярных установок. Поддерживает одновременную работу с Modbus RTU и MQTT, интегрируется с iRidium и Home Assistant. Конфигурируется через веб-интерфейс.
iRidi SCADA-BMS — профессиональная платформа для управления инженерными системами здания. Позволяет выводить на один экран статус всех подсистем: вентиляции, VAV-зон, увлажнения, отопления. Удобна для управляющих компаний и автоматизаторов.
Home Assistant — open-source решение для частных домов и квартир. Поддерживает Modbus TCP, интегрируется с Яндекс Алисой, позволяет строить сложные автоматизации через визуальный редактор без программирования.
Важный нюанс: наличие Modbus у обеих сторон еще не гарантирует совместную работу. Нужен готовый драйвер для конкретной модели. У Wiren Board, EasyHomePLC и Larnitech такие драйверы есть для Turkov, Systemair, SHUFT и ряда других брендов — уточняйте под вашу модель.
Управление вентиляцией голосом — один из самых запрашиваемых сценариев для частного жилья. Реализуется двумя путями: через навык в приложении Яндекс или через Home Assistant с интеграцией Яндекс Умного дома.
Прямое подключение через навык Яндекс доступно для установок с Wi-Fi-пультом и соответствующей прошивкой. Порядок действий следующий:
Через Home Assistant сценарий сложнее, но гибче: можно настроить автоматизацию по датчику CO2, времени суток или геолокации, а Алиса служит голосовым интерфейсом поверх этой логики. Термостаты и датчики SHUFT совместимы с Home Assistant через Modbus TCP и подходят для построения таких сценариев.
После подключения вентустановки к платформе автоматизации открываются сценарии, принципиально недоступные при ручном управлении:
Можно ли подключить любую вентустановку к умному дому?
Большинство современных установок поддерживают Modbus RTU через RS-485 — этого достаточно для интеграции с популярными платформами. Старые модели без цифрового интерфейса подключаются только через сухой контакт: только вкл/выкл, без тонкого управления.
Нужен ли программист для настройки интеграции?
Для Wiren Board и Home Assistant с готовым шаблоном — нет. Конфигурация через веб-интерфейс занимает 1–2 часа. Для KNX и BACnet потребуется сертифицированный интегратор и ПО ETS.
Что будет, если платформа автоматизации «зависнет» или потеряет связь?
Грамотно настроенная система переходит в автономный режим: установка продолжает работать по последним заданным параметрам или по встроенному расписанию. Потеря связи с контроллером не останавливает вентиляцию.
Можно ли управлять несколькими установками из одного интерфейса?
Да. Платформы iRidi и Wiren Board позволяют подключить несколько установок к одной шине и управлять ими централизованно — актуально для офисов, торговых помещений и многоквартирных комплексов.
Сколько стоит интеграция вентиляции в умный дом?
Минимальный вариант на базе Wiren Board с готовым шаблоном — от 15 000–20 000 рублей за оборудование плюс работа автоматизатора. Профессиональная диспетчеризация на iRidi для коммерческого объекта — от 80 000–150 000 рублей в зависимости от числа точек управления.
