Привод клапана поворотный с PID-регулятором RGP659-PID

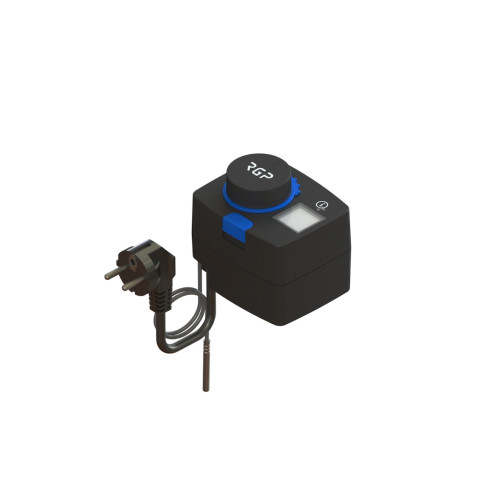

Привод клапана поворотный с PID-регулятором RGP659-PID работает при напряжении 220 В переменного тока с допустимым отклонением ±10%. Он поставляется с кабелем длиной 1,5 метра, оснащенным вилкой для удобного подключения к электросети. Управление устройством осуществляется встроенным ПИД-регулятором, который обеспечивает точное поддержание заданных параметров. В качестве сенсора используется PT1000 диаметром 5 мм и длиной 0,5 м, что позволяет точно измерять температуру и обеспечивать стабильную работу системы.

Для ручного управления предусмотрена кнопка с самовозвратом и рукоятка, что позволяет оперативно регулировать положение привода при необходимости. Максимальный угол поворота составляет 90°, а смена направления вращения возможна в режимах CW и CCW. Энергопотребление устройства составляет около 5 Вт, а крутящий момент достигает до 6 Нм, что обеспечивает надежное управление клапанами или заслонками в системах автоматизации.

Компактные поворотные электроприводы серии RGP659-PID оснащены встроенным ПИД-регулятором и датчиком температуры теплоносителя, что позволяет точно управлять температурой в системах отопления, вентиляции и кондиционирования. Эти приводы обеспечивают автоматическую поддержку заданных параметров благодаря встроенному сенсору и настраиваемому регулятору, который можно легко настроить через панель управления.

Разработанные для работы с 2- и 3-ходовыми смесительными клапанами, приводы отличаются высокой точностью и удобством эксплуатации. Встроенная система «Легкий старт» позволяет быстро выполнить начальную настройку, сопровождаемую анимацией на дисплее. Для доступа к кнопкам необходимо снять ручку ручного управления, после чего начальная настройка запускается нажатием кнопок в течение нескольких секунд.

Установка привода включает снятие рукоятки с штока клапана и установку переходника. После этого привод устанавливается в открытом положении, закрепляется индикатор положения и рукоятка, а затем затягивается винтом. Для клапанов Euromix в корпус привода вставляется латунный винт из комплекта для предотвращения проворачивания. После этого привод закрепляется на клапане с усилием от 1 до 2 Нм с помощью винта M5 из комплекта.

Преимущества данной серии включают возможность точного поддержания температуры благодаря ПИД-регулятору, простую настройку через дисплей и кнопки, а также возможность ручного регулирования положения клапана. Кроме того, приводы легко монтируются на клапаны других производителей, что делает их универсальным решением для автоматизации систем отопления и вентиляции.
