Привод поворотный 3-точечный RGP561 220В

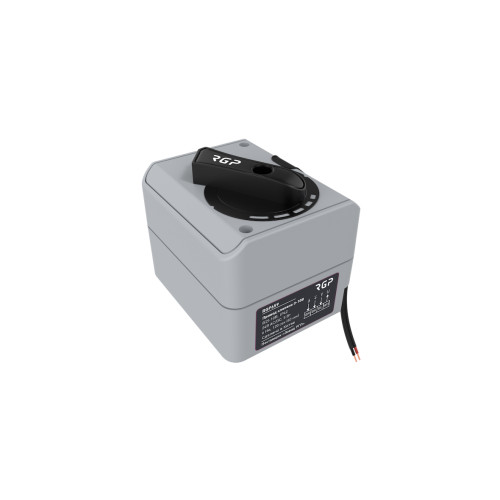

Привод поворотный 3-точечный RGP561 работает от сети переменного тока напряжением 220 В АС. Его энергопотребление составляет 2,5 Вт при постоянном токе (DC) и 5 Вт при переменном токе (AC). Крутящий момент привода достигает 6 Нм, что обеспечивает надежное управление различными типами запорной арматуры.

Обратная связь о положении осуществляется с помощью концевого выключателя типа NO (нормально открытый), который сигнализирует о достижении конечных положений привода. Это обеспечивает точное и безопасное управление, предотвращая переразгиб или повреждение механизма.

Компактные поворотные приводы доступны с питанием 24 В и 220 В. Они предназначены для управления 2- и 3-ходовыми смесительными клапанами с крутящим моментом до 6 Нм и работают по двум типам сигналов: 3-точечному или пропорциональному 0-10 В (или 2-10 В). В комплект входят переходники, позволяющие устанавливать их на 3-ходовые клапаны RMV. Для монтажа на клапаны ESBE, VB, LUFTBERG, VALTEC и стандарты EUROMIX (Barberi, TIM) используются отдельные адаптеры.

Настройка привода осуществляется с помощью DIP-переключателей, которые позволяют менять управляющее напряжение, а также направление и скорость вращения. Благодаря этим переключателям можно легко адаптировать работу привода под конкретные требования системы.

Установка на клапаны различных европейских производителей (например, ESBE, IVAR, LK, Danfoss, Paw) осуществляется путем снятия рукоятки со штока и установки переходника из комплекта. После этого привод устанавливается в открытом положении, закрепляется индикатор положения и рукоятка, затягивается винтом М5. Для клапанов Euromix в корпус привода вставляется латунный винт из комплекта для предотвращения проворачивания. После этого привод закрепляется на клапане с усилием от 1 до 2 Нм.

Для подключения с управлением 0-10 В подайте питание 24 В согласно схеме: коричневый провод — «+», черный — «-», а синий — управляющее напряжение (0-10 В или 2-10 В). Обратная связь о положении клапана подается по белому проводу в виде напряжения аналогичного типа. При управлении через три точки сигналы подключаются согласно инструкции: вращение достигается подачей питания на один из проводов (черный или коричневый), а белый и красный провода передают сигналы обратной связи с концевых выключателей.

Преимущества привода:

• Возможность смены индикатора положения клапана
• Ручное управление клапаном для оперативных настроек
• Тихая и надежная работа, рассчитанная на более чем 100 000 циклов
• Настройка скорости и времени открытия с помощью DIP-переключателей
• Совместимость с большинством регулирующих кранов и клапанов различных производителей
• Простая установка на 2- и 3-ходовые смесительные клапаны

Краткое руководство Электрический привод клапана RGP65x от RGP
