Канальный вентилятор — не тот прибор, который покупают по принципу «лишь бы крутился». Ошибка в производительности или форме корпуса превращает систему вентиляции в источник шума и духоты вместо свежего воздуха. Разбираем, на что смотреть при выборе, какие параметры критичны и чем отличаются серии для разных задач.

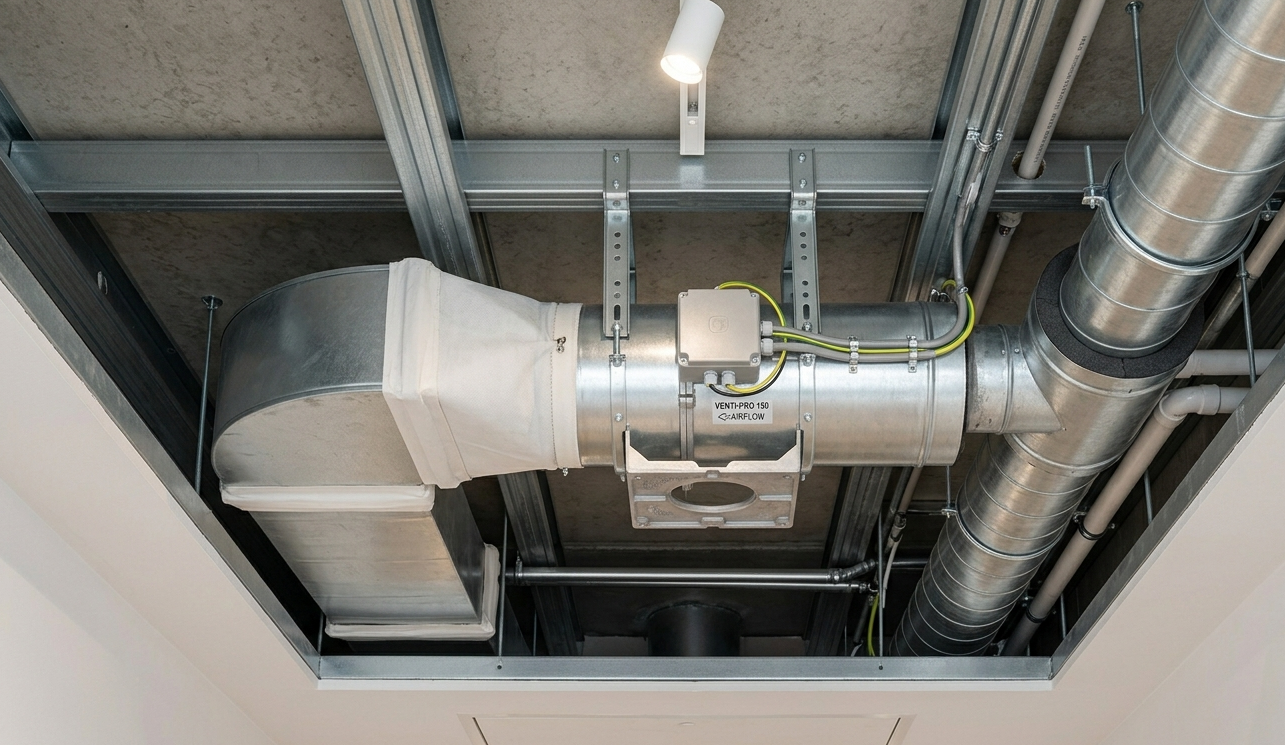

Канальный вентилятор — это устройство, которое монтируется непосредственно в разрыв воздуховода и создает принудительное движение воздуха по вентиляционной сети. В отличие от настенного осевого вентилятора, оно скрыто внутри системы и не видно в интерьере — только решетка на стене или потолке.
Такое оборудование применяют там, где естественная тяга не справляется: длинные трассы, герметичные помещения с пластиковыми окнами, кухни с интенсивным воздухообменом, офисы и производственные цеха. По данным СП 60.13330, норма воздухообмена для жилых помещений составляет не менее 30 м³/ч на человека — обеспечить это без механического побуждения в большинстве современных зданий невозможно.
Первое, с чего начинают выбор — форма воздуховода. Вентилятор должен точно совпадать с сечением трассы, иначе потребуются переходники, которые создают дополнительное аэродинамическое сопротивление и снижают эффективность всей системы.
| Параметр | Круглый канальный | Прямоугольный канальный |
|---|---|---|
| Форма воздуховода | Круглый, гибкий | Прямоугольный |
| Типичные объекты | Квартиры, частные дома, небольшие офисы | Торговые центры, офисы, производства |
| Диаметры / сечения | 100–630 мм | от 200×100 до 1000×500 мм |
| Монтаж | Проще, в любом положении | Требует точной ориентации |
| Уровень шума | Ниже при равной мощности | Выше, часто нужен шумоглушитель |
| Серии SHUFT | TUBE, CFs, CFk, CMFE | RFD, IRFD, RFE |
Круглые модели — выбор для большинства жилых и небольших коммерческих объектов. Прямоугольные ставят туда, где каналы идут за подвесным потолком и сечение определяется проектом. В линейке вентиляторов SHUFT для круглых каналов серия TUBE закрывает диапазон от 100 до 315 мм — самые распространенные типоразмеры для квартир и коттеджей.
Отдельная история — кухонное исполнение. Серия IEF от SHUFT выпускается в круглом корпусе, но с жиростойкой крыльчаткой и корпусом. Ставить обычное устройство без такой защиты в кухонную вытяжку — значит менять его через 2–3 года из-за отложений жира на лопастях. Кухонные вентиляторы SHUFT рассчитаны на температуру воздуха до +60°C и устойчивы к жировому аэрозолю.
Производительность — главный параметр выбора. Измеряется в кубических метрах в час (м³/ч) и показывает, сколько воздуха устройство прокачает через систему за единицу времени.
Нормы кратности по типам помещений:
Важно учитывать: мощность потока указывается производителем при нулевом давлении. В реальной системе с воздуховодами она будет ниже. Для трассы до 5 метров с 1–2 поворотами запас 20% достаточен, для длинных разветвленных сетей закладывайте 30–40%.
Объем потока выбрали — теперь параметры, которые отвечают за комфорт и стоимость эксплуатации.
Измеряется в дБА. Для спальни и детской комнаты допустимый предел — до 35 дБА в ночное время по СП 51.13330. Техника в воздуховоде передает шум через конструкции, поэтому реальный уровень в помещении зависит еще и от шумоглушителя и качества монтажа. Серия SHUFT CMFE выпускается в звукоизолированном корпусе — шум на 8–12 дБА ниже, чем у открытых аналогов той же мощности.
Устройства с электронно-коммутируемым (EC) двигателем потребляют на 30–50% меньше электроэнергии при той же производительности. Кроме того, EC позволяет плавно регулировать скорость без потери КПД — в отличие от трансформаторных регуляторов, которые просто «зажимают» напряжение. Для систем с переменной нагрузкой, автоматикой или датчиками CO₂ такая версия окупается за 2–3 сезона.
Встроенный термоконтакт отключает двигатель при перегреве и автоматически включает его после остывания. Без этой функции перегретый мотор выходит из строя без предупреждения. В линейке оборудования SHUFT для прямоугольных каналов термозащита предусмотрена во всех моделях серий RFD и IRFD.
Большинство моделей поддерживают ступенчатое или плавное регулирование. Ступенчатое — через трансформаторный регулятор типа TRE-T, обычно 3–5 скоростей. Плавное — через частотный преобразователь или встроенный EC-контроллер. Для жилых помещений плавная регулировка предпочтительна: минимальный шум ночью и максимальный поток при необходимости. Регуляторы скорости SHUFT совместимы со всеми сериями оборудования бренда.
Стандартная канальная модель подходит для большинства задач, но есть два сценария, где нужна специализированная техника.
Обычное устройство без жиростойкого исполнения засоряется за один сезон интенсивной готовки. Жировые отложения на крыльчатке снижают пропускную способность на 20–30% и создают пожароопасную ситуацию в воздуховоде. Кухонное исполнение предполагает стальной корпус и алюминиевую крыльчатку — их можно промывать без разборки системы. Некоторые модели рассчитаны на температуру воздуха до +120°C для работы в системах с тепловыми установками.
Применяется там, где вертикальный канал выходит прямо на кровлю — промышленные цеха, рестораны, торговые объекты. Такое оборудование работает под открытым небом, поэтому требования жестче: защита от осадков IP54 и выше, антикоррозийное покрытие, устойчивость к ветровой нагрузке. Крышные вентиляторы SHUFT оснащены дефлектором, который предотвращает попадание дождя и снега в систему при выключенном оборудовании.
Отдельная категория — техника для дымоудаления. Это сертифицированное оборудование, способное работать при +400°C в течение 2 часов. Ставить обычный вентилятор вместо сертифицированного в системах дымоудаления — прямое нарушение противопожарных норм.
Можно ли ставить круглую модель в прямоугольный канал через переходник?
Технически — да, но это снижает эффективность. Переходник создает дополнительное сопротивление, и реальная пропускная способность падает на 10–15% по сравнению с расчетной. Если система проектируется с нуля, лучше сразу выбрать оборудование под форму воздуховода.
Какой диаметр самый популярный для квартиры?
Для вытяжки из санузла и кухни чаще всего берут диаметры 125 и 160 мм. Этого достаточно для помещений до 20–25 м² при стандартной высоте потолков 2,7 м и трассе до 3–4 метров.
Влияет ли положение монтажа на работу?
Большинство серий допускают монтаж в любом положении — горизонтально, вертикально, под углом. Исключение — некоторые модели с масляной смазкой подшипников: для них производитель указывает допустимые углы установки в документации.
Нужен ли обратный клапан?
Для вытяжных систем — обязательно. Без клапана при выключенном оборудовании холодный воздух с улицы или запахи от соседей пойдут в помещение. В ряде моделей SHUFT обратный клапан встроен, в остальных устанавливается отдельно из каталога канального оборудования.
Как часто обслуживать оборудование?
Подшипники в современных моделях необслуживаемые, рассчитаны на 30 000–40 000 часов работы. Единственное, что требует внимания — чистка крыльчатки раз в год, особенно в запыленных помещениях. Загрязненная крыльчатка потребляет на 15–20% больше электроэнергии при той же производительности.
